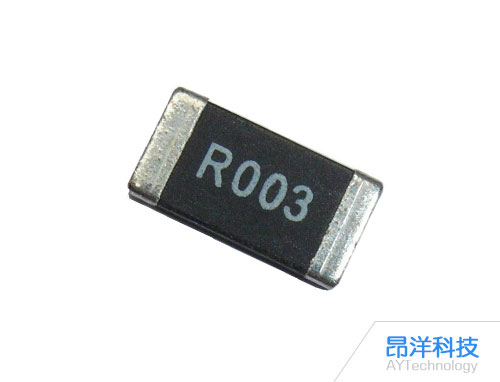

厚声电阻(以厚膜工艺为代表)的等效串联电感(ESL)对高频信号完整性具有显著负面影响，其核心机理与表现如下：

一、ESL对高频信号完整性的破坏机制

阻抗失配与信号畸变

计算公式：ESL引起的阻抗增量为 ΔZ=2πf⋅ESL。例如，在3GHz频率下，10nH的ESL会导致阻抗增加188Ω，直接破坏信号传输线的特征阻抗(通常为50Ω)，引发反射和信号衰减。

实测案例：某厚声电阻在1GHz下测得ESL为145pH，而金属膜工艺电阻仅为82pH，导致厚声电阻的自谐振频率降低约40%，高频可用带宽显著收窄。

自谐振频率（SRF）下降

ESL与电容(ESC)共同决定自谐振频率 fSRF=2πESL⋅ESC1。厚声电阻因ESL较高，SRF通常低于金属膜电阻，例如：

金属膜电阻(A品牌)：SRF=8.2GHz(ESL=82pH)

厚声电阻(B品牌)：SRF=5.6GHz(ESL=145pH)

在SRF以上频段，电阻呈现感性，阻抗随频率升高而急剧增加，导致信号幅度衰减和相位失真。

插入损耗与噪声恶化

当ESC>50fF时，厚声电阻在5.8GHz频段可能产生>0.5dB的插入损耗，直接降低信噪比(SNR)。例如，在5G通信系统中，0.5dB的损耗可能导致误码率(BER)上升一个数量级。

ESL与PCB走线电感叠加后，可能形成LC谐振环路，在特定频点引发阻抗峰值，进一步加剧信号反射和噪声耦合。

二、厚声电阻ESL的根源与工艺差

结构因素

电流路径长度：厚声电阻采用丝网印刷工艺，电极间距较大(如1206封装)，导致电流环路面积增加，ESL显著高于金属膜电阻(0612封装)。

材料特性：厚膜浆料中的玻璃相和有机载体增加介质损耗，间接提升高频阻抗。

三、高频电路设计中的优化策略

电阻选型

优先选择低ESL封装：如0612、0402等小型化封装，其ESL比1206封装降低40%~60%。

采用金属膜或薄膜工艺：例如，Susumu PRL系列金属膜电阻的ESL<1nH，适合GHz级应用。

布局与布线

缩短电流路径：将电阻靠近信号源或负载，减少走线电感。例如，在5G前端模块中，将电阻放置在芯片引脚1mm范围内，可将ESL贡献降低至<2pH。

避免平行走线：高频信号线与电阻引脚间距应>3倍线宽，防止耦合电感。

并联降感技术

将N个相同电阻并联，总电感 Ltotal=NLsingle，带宽提升N倍。例如，4个50mΩ电阻并联后，ESL从4nH降至1nH，带宽从15MHz扩展至130MHz。

RC补偿滤波

在电阻两端并联RC网络，引入极点抵消ESL零点。例如，泰克科技通过并联50Ω电阻和547pF电容，将50mΩ分流电阻的带宽从15MHz提升至130MHz，过冲衰减>80%。
